| Progettazione della struttura del prodotto |
| 2.1. Pretrattamento multistadio dell'acqua grezza |
| 2.1.2. Pressurizzazione variabile della frequenza dell'acqua grezza |
Adotta un controller a frequenza variabile di alta qualità di marca per realizzare l'avvio e l'arresto graduali della pompa di aumento della pressione dell'acqua grezza ed eliminare l'impatto del colpo d'ariete sul sistema di tubazioni. È dotato di un sistema di rilevamento e controllo della pressione ad alta precisione per prevenire sovrapressioni del sistema di pressurizzazione dell'acqua grezza ed evitare il funzionamento a secco della pompa dell'acqua in assenza di acqua. |
| 2.1.3. Filtro multimediale |
Adotta un serbatoio in FRP blu opaco per inibire la crescita batterica. Con rivestimento interno in gomma e avvolgimento esterno in fibra di vetro, presenta leggerezza e alta rigidità. Il serbatoio è riempito con sabbia di quarzo speciale; per aree con scarsa qualità dell'acqua grezza, sabbia di manganese e antracite possono essere riempite contemporaneamente. Dotato di una valvola multiporta di alta qualità di marca con nucleo valvola in rame, realizza il lavaggio automatico temporizzato in avanti e indietro della sabbia di quarzo. |
| 2.1.4. Filtro a carbone attivo |
Adotta un serbatoio in FRP blu opaco per inibire la crescita batterica. Con rivestimento interno in gomma e avvolgimento esterno in fibra di vetro, presenta leggerezza e alta rigidità. Il serbatoio è riempito con speciale carbone attivo di guscio di cocco, con un valore di adsorbimento di iodio del carbone attivo ≥1000mg/g. Per aree con alto contenuto di clorammine nell'acqua grezza, è possibile configurare due filtri a carbone per uso combinato, soggetto all'elenco di configurazione del prodotto. Dotato di una valvola multiporta di alta qualità di marca con nucleo valvola in rame, realizza il lavaggio automatico temporizzato in avanti e indietro del carbone attivo. |
| 2.1.5. Filtro addolcitore |
Adotta un serbatoio in FRP blu opaco per inibire la crescita batterica. Con rivestimento interno in gomma e avvolgimento esterno in fibra di vetro, presenta leggerezza e alta rigidità. Il serbatoio è riempito con resina a scambio cationico stirenico acido forte Purolite. Per aree con elevata durezza dell'acqua grezza, è possibile configurare opzionalmente due filtri addolcitori per uso combinato, soggetto all'elenco di configurazione del prodotto. Dotato di una valvola multiporta di alta qualità di marca con nucleo valvola in rame, supporta il lavaggio automatico temporizzato in avanti e indietro della resina, nonché il ripristino automatico dell'acqua e la rigenerazione dell'assorbimento del sale della resina. |
| 2.1.6. Filtro di sicurezza |
Filtro a 5 cartucce in acciaio inossidabile 304 standard nazionale con design piatto superiore, che si adatta e comprime strettamente l'estremità superiore delle cartucce filtranti senza spazio di accumulo d'aria. È dotato di cartucce filtranti in cotone PP da 5 μm di almeno 30 pollici. |
| 2.2. Osmosi inversa intelligente a due stadi |
| 2.2.1. Unità principale integrata a osmosi inversa a due stadi |

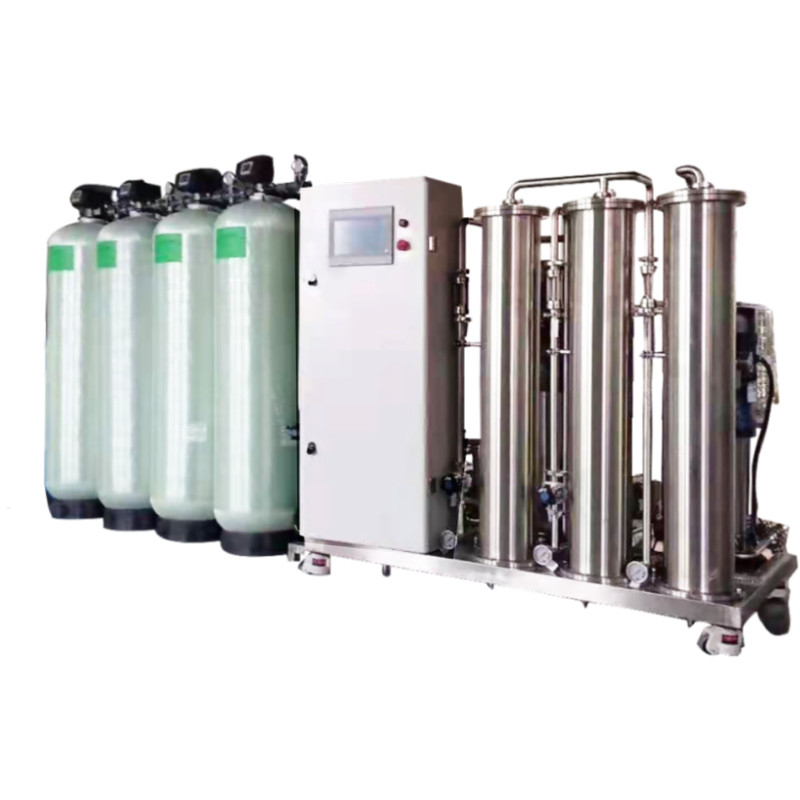

I sistemi di osmosi inversa di primo e secondo stadio sono integrati su un unico telaio senza serbatoio intermedio dell'acqua. L'acqua prodotta dal primo stadio viene erogata direttamente alla pompa ad alta pressione del secondo stadio e l'acqua prodotta dal secondo stadio viene fornita direttamente alle macchine per dialisi. Presenta una struttura compatta e un layout ragionevole. È disponibile il monitoraggio della conducibilità in tempo reale per l'acqua grezza, l'acqua pura del primo stadio e l'acqua pura del secondo stadio, insieme al monitoraggio multipunto di pressione e flusso. |
| 2.2.2. Bilanciatore d'acqua |
Bilanciatore d'acqua rotondo in acciaio inossidabile standard nazionale con capacità ≥140L, saldato sul mobile dell'attrezzatura. Dotato di un sensore di pressione per monitorare dinamicamente il livello dell'acqua; cooperando con la valvola di ingresso per l'apertura e la chiusura selettiva intelligente, forma un sistema di bilanciamento dinamico intelligente dell'alimentazione idrica per un afflusso d'acqua più stabile. |
| 2.2.3. Membrana a osmosi inversa |
Adotta membrane composite in poliammide aromatiche interamente reticolate a bassissima pressione e a risparmio energetico Hydranautics 8040 di prima linea internazionale. Il tasso medio di reiezione del sale è ≥99,2%. |
| 2.2.4. Vaso membrana senza spazio morto |
Realizzato in acciaio inossidabile SS304 standard nazionale con design senza spazio morto. La struttura con ingresso e uscita superiori consente la circolazione completa dell'acqua interna ad alta velocità di flusso. I coperchi delle estremità superiore e inferiore si adattano strettamente alla faccia terminale della membrana a osmosi inversa, senza l'adozione di staffe di supporto per membrane RO. |
| 2.2.5. Pompa ad alta pressione |
Pompa centrifuga multistadio verticale raffreddata ad aria. È realizzata in acciaio inossidabile SS304 standard nazionale, con un totale di 2 unità configurate. La portata e la prevalenza soddisfano pienamente i requisiti di progettazione del sistema. |
| 2.2.6.Sensore di conducibilità |
Conduttimetro di marca ben nota dotato di sonda in acciaio inossidabile. Visualizza in modo sincrono i valori misurati di acqua grezza, acqua pura del primo stadio e acqua pura del secondo stadio sul touch screen, con un errore di misurazione ≤0,02 μS/cm. |
| 2.2.7.Sistema di controllo |
Armadio elettrico in lamiera impermeabile con design a transizione ad arco sul lato anteriore. Il sistema di controllo principale adotta PLC Siemens e touch screen, preinstallato con software dedicato per il trattamento dell'acqua a osmosi inversa a due stadi. Viene riservata un'interfaccia dati aperta per supportare il funzionamento e il monitoraggio remoto. |
| 2.2.8.Tubi, raccordi e valvole di collegamento |
I tubi di collegamento dell'unità principale adottano tubi in acciaio inossidabile SS304 standard nazionale, gomiti ad arco ampio e tee passanti. Tutte le saldature circonferenziali sono completamente saldate automaticamente con schermatura di gas inerte interna ed esterna. Le valvole in acciaio inossidabile 304 standard nazionale, tra cui valvola di ingresso, valvola di regolazione della pressione, valvola di scarico e valvola di risparmio idrico di riflusso, adottano un collegamento a morsetto, facilitando lo smontaggio, il montaggio e la manutenzione. |
2.3. Alimentazione idrica a circolazione senza spazio morto
|
| 2.3.1. Tubo principale di alimentazione idrica |
Da preparare a cura del cliente. Tubazioni opzionali: tubo UPVC o tubo in acciaio inossidabile SS304, con parete interna liscia, bassa resistenza al flusso, resistenza alla corrosione e nessun rilascio di precipitati. Adotta un design ad anello di circolazione ampio con monitoraggio della pressione della rete di tubazioni in tempo reale, e una valvola di campionamento è installata all'estremità di ritorno dell'acqua. |
| 2.3.2. Dispositivo di alimentazione idrica a pressione costante |
Dotato di una valvola stabilizzatrice di pressione di marca ben nota, che regola e stabilizza automaticamente la pressione della rete di tubazioni di alimentazione idrica. Previene le fluttuazioni di pressione della rete di tubazioni causate dall'avvio e dall'arresto delle macchine per dialisi e soddisfa i requisiti di pressione dell'acqua delle macchine per dialisi. |
